产品说明

        TYF600系列有源电力滤波器APF是谐波治理的完美解决方案，有源滤波器与谐波源并联接入电网中，通过外部采样互感器实时检测谐波源负载产生的谐波电流，并通过控制逆变器产生一个和负载谐波大小相等、方向相反的电流注入供配电系统中，从而补偿谐波电流进行抵消，完美的实现各种负载谐波治理功能。

产品应用

    •工业负载场所，针对整流器、变频器、电弧炉、大型UPS、中频炉等工业型大容量非线性负载。

    •商业建筑场所，例如大量使用荧光灯、电脑、UPS、电梯、变频空调等非线性负载。

    •特殊行业场所，易受高次谐波干扰而无法正常运行的高精密设备使用场合，如EIB、CT机等。

产品特点

    1. 可补偿2～51次谐波，也可选择其中特定次谐波进行单独补偿。

    2. 补偿方式灵活：①只补偿谐波；②谐波和无功全补偿；③只补偿无功。

    3. 具备远程通讯接口，可通过PC机实时监控。

    4. 扩机并联最多可达8台。

    5. 智能化控制电路，可靠性高。

    6. 响应速度快，谐波补偿电流全响应时间小于10ms。

    7. 标准模块化设计，缩短交付周期，同时提高了使用的可靠性和可维修性。

    8. 具有过流保护、过压保护、欠压保护、过温保护、缺相保护等多种保护功能。

技术参数

安装尺寸

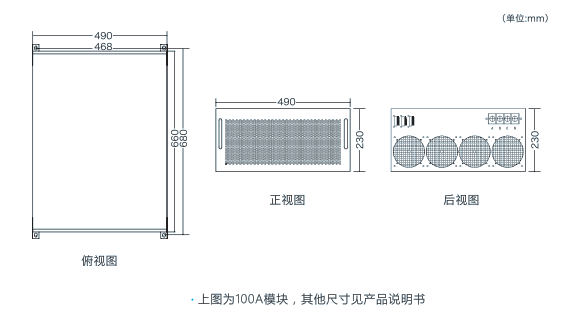

TYF600模块外形尺寸示意图

选型表

型号：TYF600-050-1-4-R
