概述

采用弧光检测功能和过电流检测双判据原理及快速继电器Triac技术，原理简单，动作迅速可靠

TYAP9000-H系列电弧光快速母线保护系统原理简单，动作迅速可靠，能够有效减轻电弧光对设备和人身的伤害。采用弧光检测功能和过电流检测双判据原理，在跳闸回路中采用快速继电器Triac技术，使保护动作快，可靠性高，填补了中低压专用快速母线保护的空白。确保保护系统跳闸出口动作时间小于1ms.

系统组成

天一智能母线电弧光保护系统主要有主控系统，电源模块，电流单元，弧光单元，弧光探测单元及连接各部件之间的光纤和数据线组成。电弧光保护系统的弧光单元和电流单元可以分散到不同的开关柜内，把检测到的弧光或电流信号传送到主控系统，主控系统收集到这些必要的数据，根据实际情况输出跳闸信号到断路器。

一、主控单元

TYAP9001/TYAP9002主控单元具备电流保护及弧光保护功能，同时还能与各个子单元进行数据交互、与上位系统通讯，具有录波功能，可以通过液晶屏显示本机信息、对本机进行设定及显示各子单元的信息。TYAP9001/TYAP9002也可以单独使用在简单系统中。TYAP9001/TYAP9002的主要功能如下：

ABC及零序电流过流检测                         100条事件记录

ABC及零序电流采集                                输出过流判据

4路弧光检测功能                                     故障录波

4路开入                                                   汇总各个子单元事件记录

4路开出                                                   汇总各个子单元状态

故障及状态LED指示                                 时钟功能

保护电流可设置                                       支持IRIG-B对时协议

专用数据连接接口                                    支持MODBUS

具备温度检测功能                                    支持GLPSET

二、系统电源

弧光保护系统的一个独立电源，负责给主控系统供电，再由主控系统提供给弧光单元和电流单元工作电压。

三、电流单元 TYAP9000-CTE

电流单元用于测量电源进线柜的电流信号电流单元用来确保电弧光保护系统在不同运行情况下的跳闸逻辑可操作性。

TYAP9000-CTE主要功能如下：

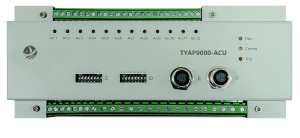

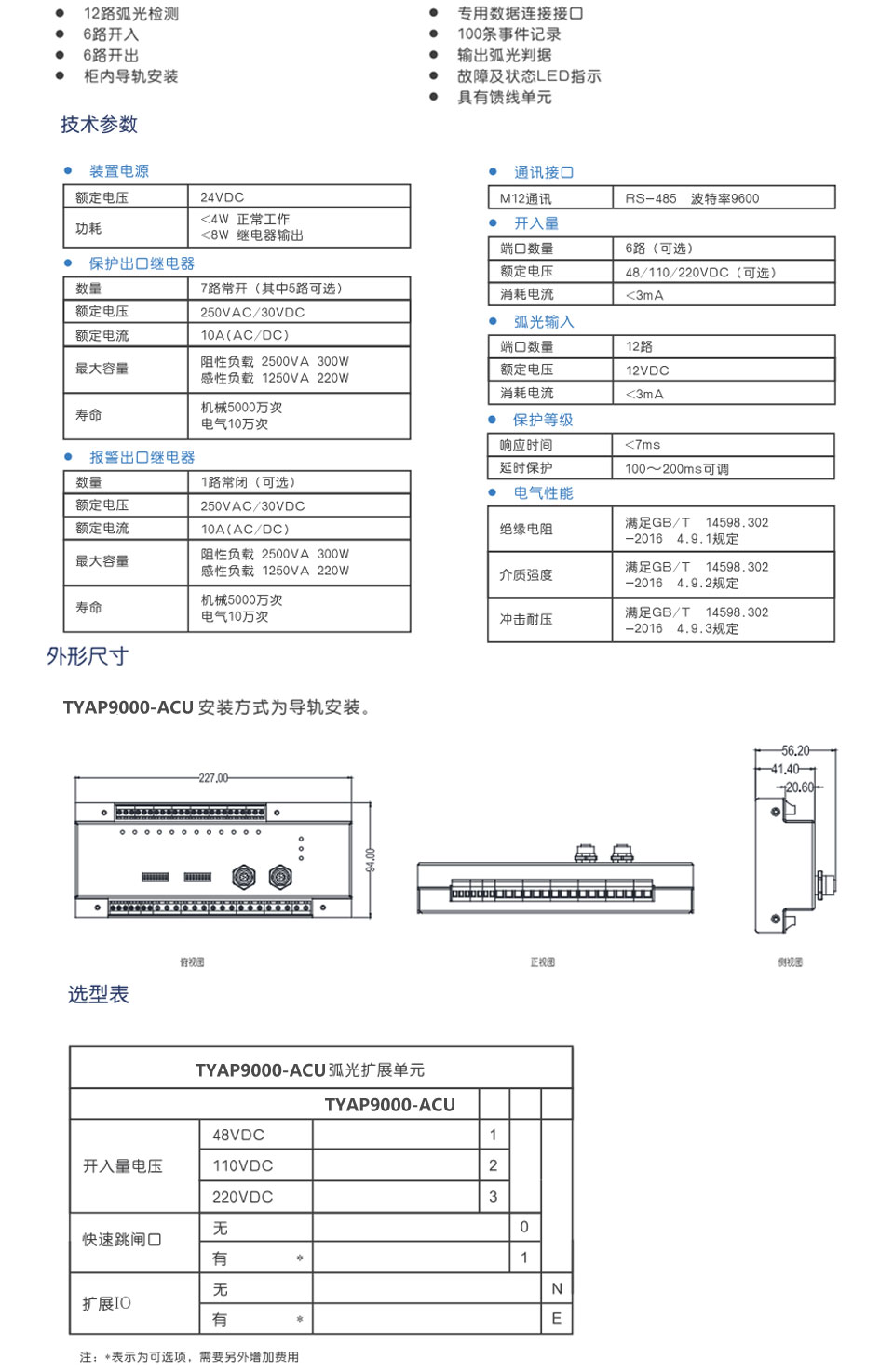

四、弧光单元 TYAP9000-ACU

主控系统可通过外接弧光单元进行测量点的扩展。

五、弧光探测单元

专用于母线保护的无源弧光探测单元，是探测弧光的光感应元件，当发生电弧光故障时，光强度大幅度增加，弧光探测单元可直接将光信号传给主控系统或者弧光单元。
